Homge Mehrfachspanner Keilspanner HRV

Art.Nr.: hrv
Homge Mehrfachspanner Keilspanner HRV
Homge Mehrfachspanner Keilspanner Typ HRV, als Spannleisten und modulares System erhältlich, allseitig geschliffen
Hersteller: Homge
Sofort lieferbar.
ab 345,10 € inkl. MwSt., zzgl. Versandkosten.
Homge Mehrfachspanner Keilspanner HRV
  • Die HRV Mehrfachspanner der Firma HOMGE sind für vielfältigste Spannanforderungen bestens geeignet. Dank einer großen Auswahl an Spannbacken und verschiedenen Größen des Grundkörpers lässt sich für jeden Anwendungsbereich eine geeignete Spannvorrichtung individuell gestalten. Aufgrund der Verwendung bester Materialien und optimaler Fertigungsprozesse bietet dieses Mehrfachspannsystem ein Maximum an Qualität und Zuverlässigkeit.
  • Als Werkstoff wird ausschließlich Werkzeugstahl verwendet und auf über HRC 60° gehärtet.
  • Alle Führungsschienen der Mehrfachspanner werden präzise auf Maß geschliffen und nach der Fertigung in der QS zertifiziert.
  • Dank der Geometrie der Spannbacken werden Werkstücke beim Spannen niedergezogen und präzise gespannt.
  • Wahlmöglichkeit zwischen einseitiger und beidseitiger Nullpunktorientierung.
  • Die Mehrfachspanner sind horizontal, vertikal und seitlich in Reihe einsetzbar.
Spanntechnik

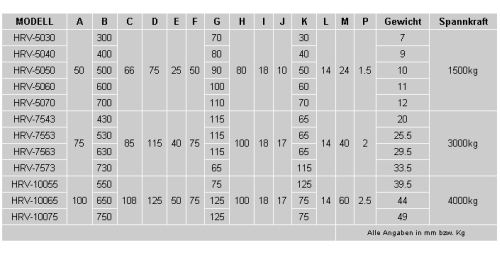

Verfügbare Abmessungen:



Zur Auswahl stehen Ihnen obige Abmessungen als Mehrfachspanner mit einseitiger und beidseitiger Nullpunktorientierung. Eine Übersicht über die Anzahl zu spannender Werkstücke hinsichtlich ihrer Länge für jeden Mehrfachspanner finden Sie weiter unten auf der Seite.

Spanntechnik

Verfügbare Abmessungen der flexiblen Mehrfachspanner:

Homge Mehrfachspanner HRV flexible Abmessungen

MODELL A B C D E F G P Gewicht
HRV-5013 130 80 18 50 10 50 M6 1,5 2
HRV-7515 150 100 18 75 17 75 M6 2 4
HRV-10018 180 100 18 75 17 100 M6 2,5 7
  Alle Angaben in mm bzw. Kg

Folgende Ausführungen stehen zur Auswahl:

HRV flexible A HRV flexible B HRV flexible C HRV flexible D HRV flexible E
HRV-5013-A HRV-5013-B HRV-5013-C HRV-5013-D HRV-5013-E
HRV-7515-A HRV-7515-B HRV-7515-C HRV-7515-D HRV-7515-E
HRV-10018-A HRV-10018-B HRV-10018-C HRV-10018-D HRV-10018-E
Spanntechnik

Standardzubehör:


Standardzubehör für jeden Mehrfachspanner Spanntechnik

Optionales Zubehör:



V Backe HRV VJ für die Mehrfachspanner

V-Spannbacke Typ: VJ


Modell A B C D (h7)
HRV-50-VJ 48 25 21 8
HRV-75-VJ 73 40 32 8
HRV-100-VJ 98 50 44 8
Spanntechnik
Bewegliche weiche Spannbacke MSJ für die Mehrfachspanner

Bewegliche weiche Spannbacke Typ: MSJ


Modell A B C D
HRV-50-MSJ 48 25 28 20
HRV-75-MSJ 73 40 30 20
HRV-100-MSJ 98 50 29 20
Spanntechnik
fixe weiche Spannbacke FMJ für die Mehrfachspanner

Feste weiche Spannbacke für die bewegliche Backen Typ: FMJ


Modell A B C
HRV-50-FMJ 48 25 16
HRV-75-FMJ 73 40 19
HRV-100-FMJ 98 50 19
Spanntechnik
feste weiche Spannbacke FFJ für die Mehrfachspanner

Feste weiche Spannbacke für die festen Backen Typ: FFJ


Modell A B C D (h7)
HRV-50-FMJ 48 25 16 8
HRV-75-FMJ 73 40 19 8
HRV-100-FMJ 98 50 19 8
Spanntechnik
Parallelunterlagen SB für die Mehrfachspanner

Parallelunterlagen Typ: BS


Modell A B C D H L
SB-50A 47,5 3 24 6,8 17 13
SB-50B 5 20
SB-50C 5 22
SB-75A 74,5 3 40 6,8 25 20
SB-75B 5 30
SB-75C 5 35
SB-75D 5 37
SB-100A 97,5 5 60 6,8 35 25
SB-100B 5 40
SB-100C 5 45
SB-100D 5 47
Spanntechnik

Anschlag Typ: DP-A


Anschlag Typ: DP-A


Anschlag DP-A für die Mehrfachspanner Anschlag DP-B für die Mehrfachspanner
Modell A B C D E F G H K M R
DP-A 25 50 12 10 15 43 6,5 7 11 M6 1
DP-B 19 50 9 10 15 43 - - 11 M6 5
Spanntechnik

Anzahl zu spannender Werkstücke in Abhängigkeit ihrer Größe und der Größe des Mehrfachspanners:


Beidseitige Nullpunkt-orientierungMehrfachspanner beidseitige nullpunktorientierung Modell Mehrfachspanner beidseitige nullpunktorientierung 1 Werkstück Mehrfachspanner beidseitige nullpunktorientierung 2 Werkstücke Mehrfachspanner beidseitige nullpunktorientierung 3 Werkstücke Mehrfachspanner beidseitige nullpunktorientierung 4 Werkstücke
HRV-5030 199 90 34 -
HRV-5040 299 140 68 43
HRV-5050 399 190 100 68
HRV-5060 499 240 134 93
HRV-5070 599 290 168 118
HRV-7543 300 130 63 51
HRV-7553 400 180 96 76
HRV-7563 500 230 129 101
HRV-7573 600 280 163 126
HRV-10055 390 170 78 45
HRV-10065 490 220 112 71
HRV-10075 590 270 145 96

Einseitige Nullpunkt-orientierungMehrfachspanner einseitige nullpunktorientierung Modell Mehrfachspanner einseitige nullpunktorientierung 1 Werkstück Mehrfachspanner einseitige nullpunktorientierung 2 Werkstücke Mehrfachspanner einseitige nullpunktorientierung 3 Werkstücke Mehrfachspanner einseitige nullpunktorientierung 4 Werkstücke
HRV-5030 199 66 22 -
HRV-5040 299 116 55 25
HRV-5050 399 166 89 50
HRV-5060 499 216 122 75
HRV-5070 599 266 155 100
HRV-7543 300 109 44 -
HRV-7553 400 159 77 49
HRV-7563 500 209 111 62
HRV-7573 600 259 144 87
HRV-10055 390 142 58 -
HRV-10065 490 192 92 42
HRV-10075 590 242 125 67
