Grippex Stangengreifer

(4) Grippex Stangengreifer

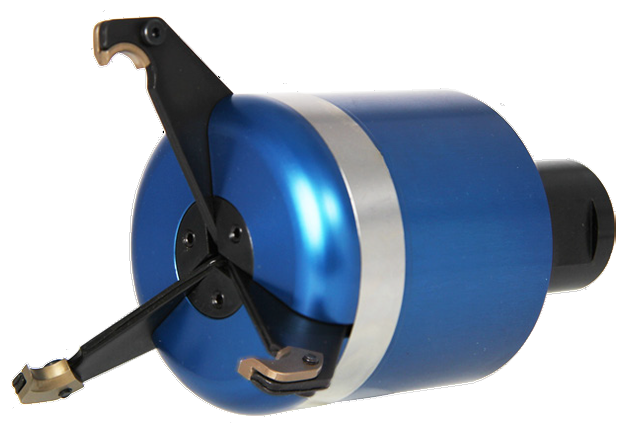

Grippex® II

Grippex ist der Stangengreifer zur Erhöhung von Produktion und Automatisierung an Ihrer CNC-Drehmaschine!

Nur ein begrenzter Anteil aller gegenwärtig installierten CNC-Drehmaschinen sind mit Stangenlademagazinen ausgerüsted. Dafür gibt es verschiedene Gründe, wie z.B. die relativ hohen Beschaffungkosten oder Platzmangel in der Werkstatt. Für die Kleinserienfertigung jedoch genügt oft eine Stangenzuführung, die sich der bereits gegebenen Voraussetzungen an der Maschine, wie Hohlspindel und Hohlspannzylinder, bedient. Diese Einrichtungen sind nur noch mit Führungsrohr und dem revolverbasierten Stangengreifer GRIPPEX zu ergänzen.

 Grippex II Small bar puller
Grippex® II , Patented & Design Patented
Das haben Sie nicht mehr nötig

Veraltete Methode
unhappy
Hier arbeitet Grippex für Sie..!
happy
Bedenken Sie, daß etwa 40 Werkstücke von je 20 mm Länge aus einer 1 m langen Stange bearbeitet werden können.

Mit GRIPPEX drehen Sie die 40 Teile vollautomatisch ohne jede Bedienung!

Angenommen, die Bearbeitung eines Drehteils dauert 1 Minute, dann gibt Ihnen GRIPPEX 40 Minuten pro Stange, die Sie bestimmt besser nutzen können als jede Minute das Nachführen der Stange oder das Hantieren von zugeschnittenen Rohteilen.

Nutzen Sie die freigewordene Zeit zur Qualitätskontrolle, zum Entgraten oder zur Erstellung der nächsten Programme u.a.m.

Hier sehen Sie den Funktionsablauf

Programmiermethode
- Abruf der Revolverposition 'GRIPPEX'.
- Positioneren des GRIPPEX in den Achsen X und Z.
- Kühlmittel-EIN zum Greifen der Stange.
- Spannfutter (Spannzange) lösen.
- Herausziehen der Stange auf programmierte Z-Position mit programmiertem Vorschub.
- Spannfutter (Spannzange) klemmen.
- Kühlmittel-AUS zur Freigabe der Stange.
- Nullpunktanfahren und Abruf des ersten Werkzeuges.
1 1
Grippex fährt das Stangenede an.
 Greifen durch NC-Kommando
Kühlmittel - EIN.
1 1
Futter öffnet: Revolver in Z-Achse zurück auf programmierte Position.
 Futter schließt: Freigabe der Stange durch Kommando Kühlmittel - AUS und Rückzug des Greifers.

Vorteile und Hauptmerkmale des Stangengreifers GRIPPEX

- Schnelle und einfache Montage – Der Arbeitsbereich des Greifers ist ohne Umrüsten voll nutzbar.
- Leicht und kompakt – Daher ist eine Vollbesetzung des Revolvers möglich.
- Kräftig – hält hohen Kühlmitteldruck aus (20 bar). Daher entfällt ein Druckminderungsventil.
- Arbeitet voll zuverlässig bereits ab 0,5 bar Kühlmitteldruck.
- Greift unmittelbar am Spannfutter – ergibt stabilen Abstich der Drehteile.
- Problemloses hantieren von Sechskantstangen in beliebiger Winkelstellung der Spindel.
- Mit Robot-Greifbacken ausgerüstet, kann das Gerät auch als Ladegerät eingesetzt werden.
1
Grippex greift unmittelbar am Futter.
Artikel pro Seite: 10 20 50 100
Sortieren nach:   Titel   Preis
Grippex II small Grippex II small Art.Nr.:
ab 849,00 €*
Grippex II Stangengreifer Grippex II Stangengreifer Art.Nr.:
ab 910,35 €*
Stangengreifer Grippex Mini Stangengreifer Grippex Mini Art.Nr.:
ab 709,00 €*
Schenkel / Greifbacken Schenkel / Greifbacken Art.Nr.:
ab 64,44 €*
