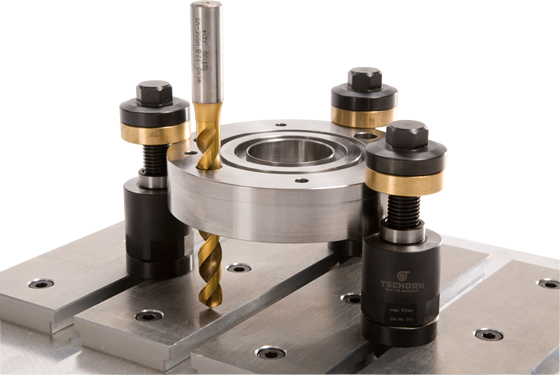

Der Aufspannbolzen ist ein flexibles Spannsystem zum sicheren, präzisen und
kraftvollen Aufspannen von Werkstücken mit regelmäßigen und unregelmäßigen Außenkonturen (siehe Spannbeispiele) sowie von Werkstücken, die bei
der Bearbeitung in einer bestimmten Höhe über den Maschinentisch gespannt
werden müssen.
Die Aufspannbolzen werden in den T-Nuten des Maschinentischs fixiert. Enge
Toleranzklassen (js6) gewährleisten ein paralleles Aufspannen zum Maschinentisch.
Die Aufspannbolzen der Länge 50 können wahlweise mit M10- oder
M12-Gewinde bestellt werden. Bei den Aufspannbolzen der Länge 100 und
150 besteht die Möglichkeit, die Gewindebolzen (M10, M12, M14, M16) auszutauschen.
Beschädigungen am Werkstück werden durch den Spannring aus
Messing verhindert. Der Spannbereich der Standardspannschraube beträgt
8-40mm und kann mit den als Zubehör lieferbaren Spannschrauben auf maximal
87mm vergrößert werden.
